HEQ B型閥門電動裝置
<abbr id="i2qy2"></abbr> 產品概述
HEQ系列直行程電動裝置具有結構簡單、性能可靠、使用簡便等特點，適用于小口徑、小扭矩多圈旋轉閥門。該系列產品分為防爆型與非防爆型。
防爆型閥門電動裝置的防爆性能符合：
GB/T3836.1-2021《爆炸性環境第1部分設備通用要求》；
GB/T3836.2-2021《爆炸性環境第2部分由隔爆外殼"d"保護的設備》；
GB/T3836.31-2021《爆炸性環境第31部分由防粉塵點燃外殼"t”保護的設備》；
等標準的有關規定，防爆標志為：Ex db IIC T6Gb、Ex tb IIIC T8O°CDb。

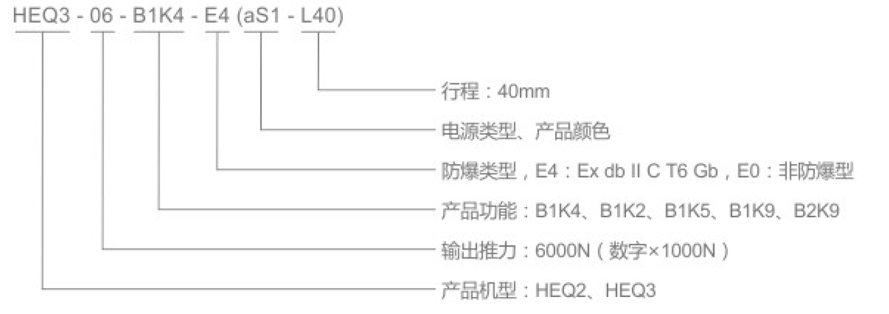

型號規格表示方法(B型)
工作環境
動力電源(任選)：
三相：AC380V、AC415V、AC440V；±10% 50/60Hz
單相：AC110V、AC220V；±10% 50/60Hz；
直流：DC24V±10%
重復精度（調節精度）±1%。
死區：0.3%~9.9%可調。
信號丟失位置設定：“保位”、“全關”、“全開”3個任意切換。
產品為戶外型，其防護等級為IP67。
,環境溫度：（防爆型）-25~50℃，（非防爆型）-25~70℃：環境相對濕度不大于90%(25℃).
海拔高度不大于1000m。
工作環境中不含強腐蝕性介質。
非隔爆型產品不得在有爆炸性混合氣體的環境中使用。
工作制：1200次/小時S4-40%。
無強烈振動工況。

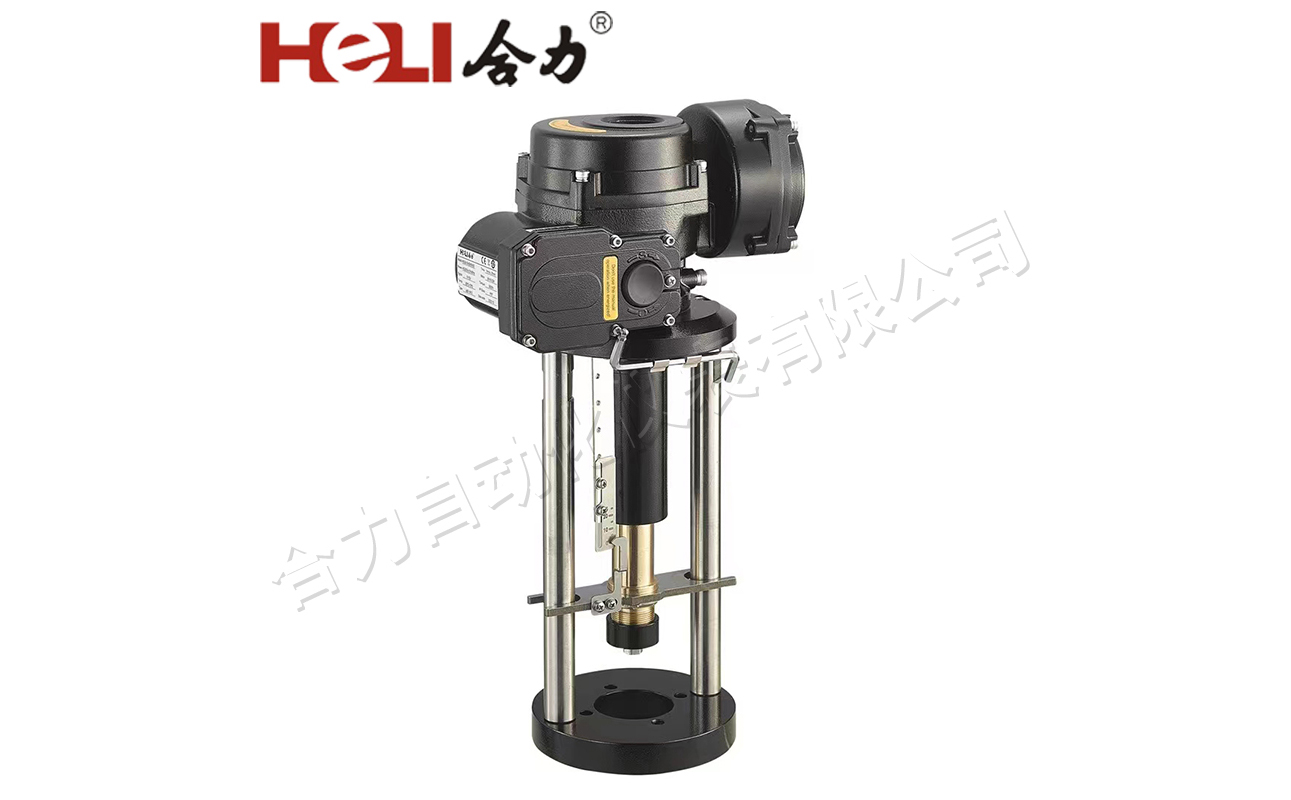

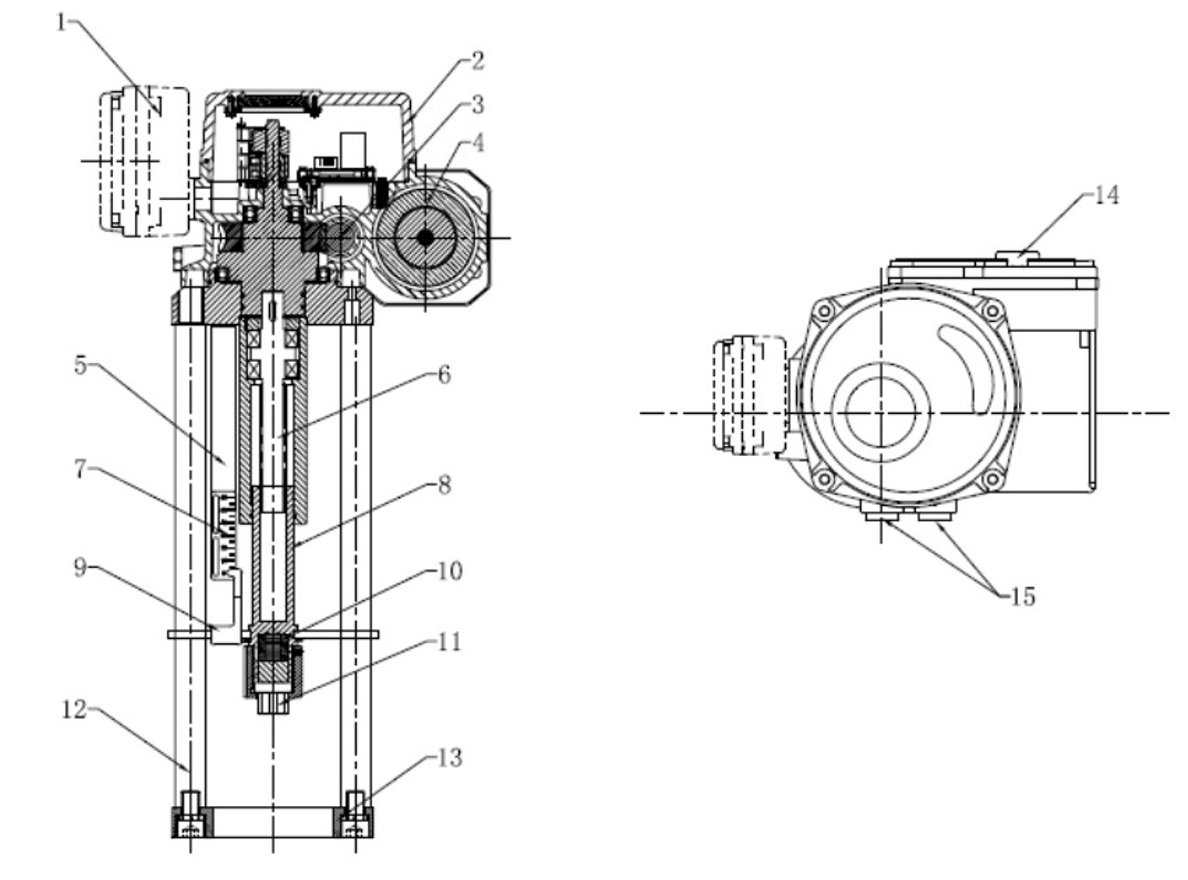

產品結構 (Type B)
(1) 模擬量電氣箱 (2) 箱罩 (3) 蝸桿 (4) 電機 (5)刻 度尺板 (6) 行程傳動絲桿 (7) 刻度尺 (8) 傳動銅螺母 (9) 折彎指針 (10) 蝶簧 (11) 連接套（與閥桿連接） (12) 支撐柱 (13) 支架法蘭(與閥門]平臺連接) (14) 手動蓋 (15) 電纜接頭2個 M20*1.5 |  |
