供電電壓

AC24V/220V/380V..(±10%)DC12V/24V/48V.(±10%)

頻率

50/60Hz(±5%)

行程角度

0-90°

行程/輔助開關

2xSPDT,250VAC 5A

電纜接口

開關型：1-M20x1.5

調節型：2-M20x1.5

連接法蘭

ISO5211

位置指標

機械刻度指示(選配3D雙色刻度凸蓋指示)

手動裝置

手柄（選配手輪）

防護等級

IP67(選配IP68,15米-72小時)

工作環境

環境溫度-25℃至70℃(選配-40℃至70℃)

環境溫度不大于95%

防結露裝置

內置防潮加熱器

過熱保護

電機內置過熱保護，啟動溫度125℃(±5%)

斷電狀態

斷電保位

斷信號狀態

4-20mA/2-10V斷信號全開/全關可調（出廠默認斷信號保位）

0-10V斷信號全關

工作制

開關型：S2-15分鐘; 調節型：S4-50%

過力矩保護

選配

電機

鼠籠式異步電機，絕緣等級F級(可選配H級)

噪音

≤70dB(A）-1M

HL1-05

50

14*14

F03/F05/F07

3

HL2-10

100

17*17

F05/F07

4

HL2-16

160

17*17

F05/F07

4.5

HL3-25

250

22*22

F07/F10/F12

9

HL3-40

400

22*22

F07/F10/F12

9.5

HL3-60

600

27*27

F07/F10/F12

9.5

HL4-100

1000

27*27

F12 or F10/F14

14.5

HL4-160

1600

36*36

F12 or F10/F14

14.5

HL4-200

2000

36*36

F12 or F10/F14

14.5

HL5-250

2500

36*36

F14 or F12/F16

24.9

HL5-300

3000

36*36

F14 or F12/F16

24.9

HL6-400

4000

46*46

F16 or F25

43.5

HL6-600

6000

46*46

F16 or F25

57.1

運行

堵轉

運行

堵轉

HL1-05

50

30

10

0.45

0.67

0.24

0.31

HL2-10

100

20

30

0.65

0.96

0.35

0.45

HL2-16

160

30

30

0.65

0.96

0.35

0.45

HL3-25

250

30

40

0.72

1.41

0.38

0.71

HL3-40

400

30

60

1.0

1.74

0.5

0.95

HL3-60

600

30

90

1.5

2.62

0.75

1.48

HL4-100

1000

30

150

3

5.92

1.5

2.87

HL4-160

1600

50

150

3

5.92

1.5

2.87

HL4-200

2000

60

150

3

5.92

1.5

2.87

HL5-250

2500

50

200

3.9

7.24

1.9

3.05

HL5-300

3000

60

200

3.9

7.24

1.9

3.05

HL6-400

4000

100

200

4.1

7.13

2.1

3.17

HL6-600

6000

150

200

4.1

7.13

2.1

3.17

運行

堵轉

運行

堵轉

HL1-05

50

20

15

1.1

2.6

0.7

1.5

HL2-10

100

15

25

1.7

2.7

0.8

1.6

HL2-16

160

20

25

1.7

2.7

0.9

1.6

HL3-25

250

15

40

4.0

6.5

2.1

5.3

HL3-40

400

15

60

6.8

10.3

3.6

5.3

HL3-60

600

15

90

9.5

15.8

4.6

6.5

HL4-100

1000

30

90

9.5

16.4

4.6

6.5

HL4-160

1600

30

120

15

27

8

10.3

HL4-200

2000

30

150

18

27

10

15.8

運行

堵轉

運行

堵轉

HL1-05

50

30

10

0.11

0.13

0.1

0.12

HL2-10

100

20

30

0.12

0.17

0.11

0.13

HL2-16

160

30

30

0.13

0.17

0.12

0.13

HL3-25

250

30

40

0.18

0.25

0.17

0.23

HL3-40

400

30

60

0.25

0.49

0.23

0.47

HL3-60

600

30

90

0.3

0.49

0.27

0.47

HL4-100

1000

30

150

0.67

1.31

0.59

1.11

HL4-160

1600

50

150

0.67

1.31

0.59

1.11

HL4-200

2000

60

150

0.67

1.31

0.59

1.11

HL5-250

2500

50

200

0.9

1.76

0.79

1.54

HL5-300

3000

60

200

0.9

1.76

0.79

1.54

HL6-400

4000

100

200

0.9

1.76

0.79

1.54

HL6-600

6000

150

200

0.9

1.76

0.79

1.54

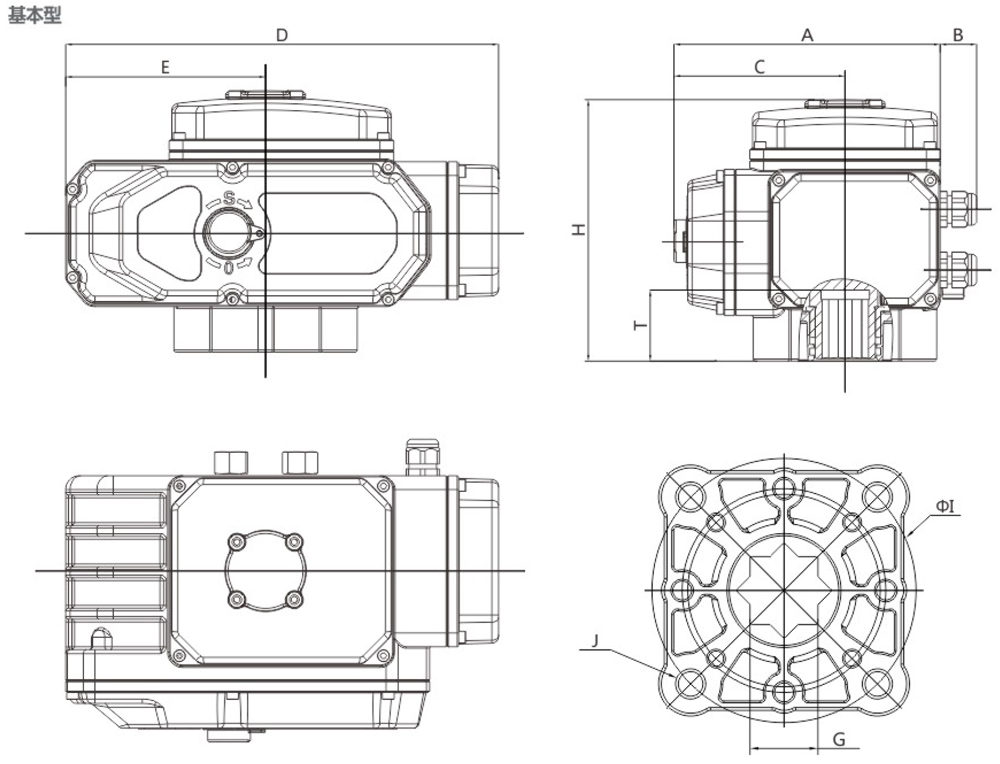

HL1-05

115

26

71

180

87

121

26

9*9

11*11

14*14

36

50

70

4-M5

4-M6

4-M8

HL2-10

125

26

83

220

105

140

35

HL2-16

125

26

83

220

105

140

35

HL3-25

168

26

104

294

140

160

45

17*17

22*22

27*27

70

102

125

4-M8

4-M10

4-M12

HL3-40

168

26

104

294

140

160

45

168

26

104

294

140

160

45

HL4-100

193

26

124

315

145

195

50

22*22

27*27

36*36

125

102

140

4-M12

4-M10

4-M16

HL4-160

193

26

124

315

145

195

50

HL4-200

193

26

124

315

145

195

50

HL5-250

242

26

148

341

150

266

61

27*27

36*36

140

125

165

4-M16

4-M12

4-M20

HL5-300

242

26

148

341

150

266

61

266

/

155

439

189

309

82

36*36

46*46

165

254

4-M20

8-M16

HL6-600

266

/

155

439

189

309

82

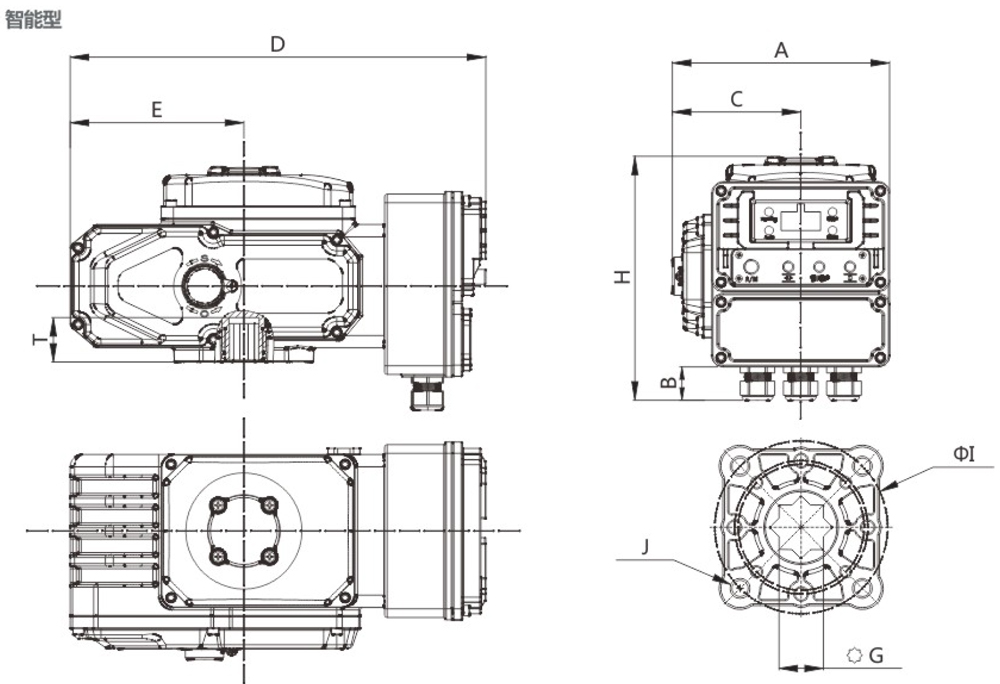

HL1-05

144

26

70.5

236

87

177

26

9*9

11*11

14*14

36

50

70

4-M5

4-M6

4-M8

HL2-10

151

26

82.5

275

105

178

35

HL2-16

151

26

82.5

275

105

178

35

HL3-25

176

26

104

336

140

197

45

17*17

22*22

27*27

70

102

125

4-M8

4-M10

4-M12

HL3-40

176

26

104

336

140

197

45

176

26

104

336

140

197

45

HL4-100

210

26

124

359

145

202

50

22*22

27*27

36*36

125

102

140

4-M12

4-M10

4-M16

HL4-160

210

26

124

359

145

202

50

HL4-200

210

26

124

359

145

202

50

HL5-250

250

26

147.5

422

150

266

61

27*27

36*36

140

125

165

4-M16

4-M12

4-M20

HL5-300

250

26

147.5

422

150

266

61

266

26

155

515

189

309

82

36*36

46*46

165

254

4-M20

8-M16

HL6-600

266

26

155

515

189

309

82

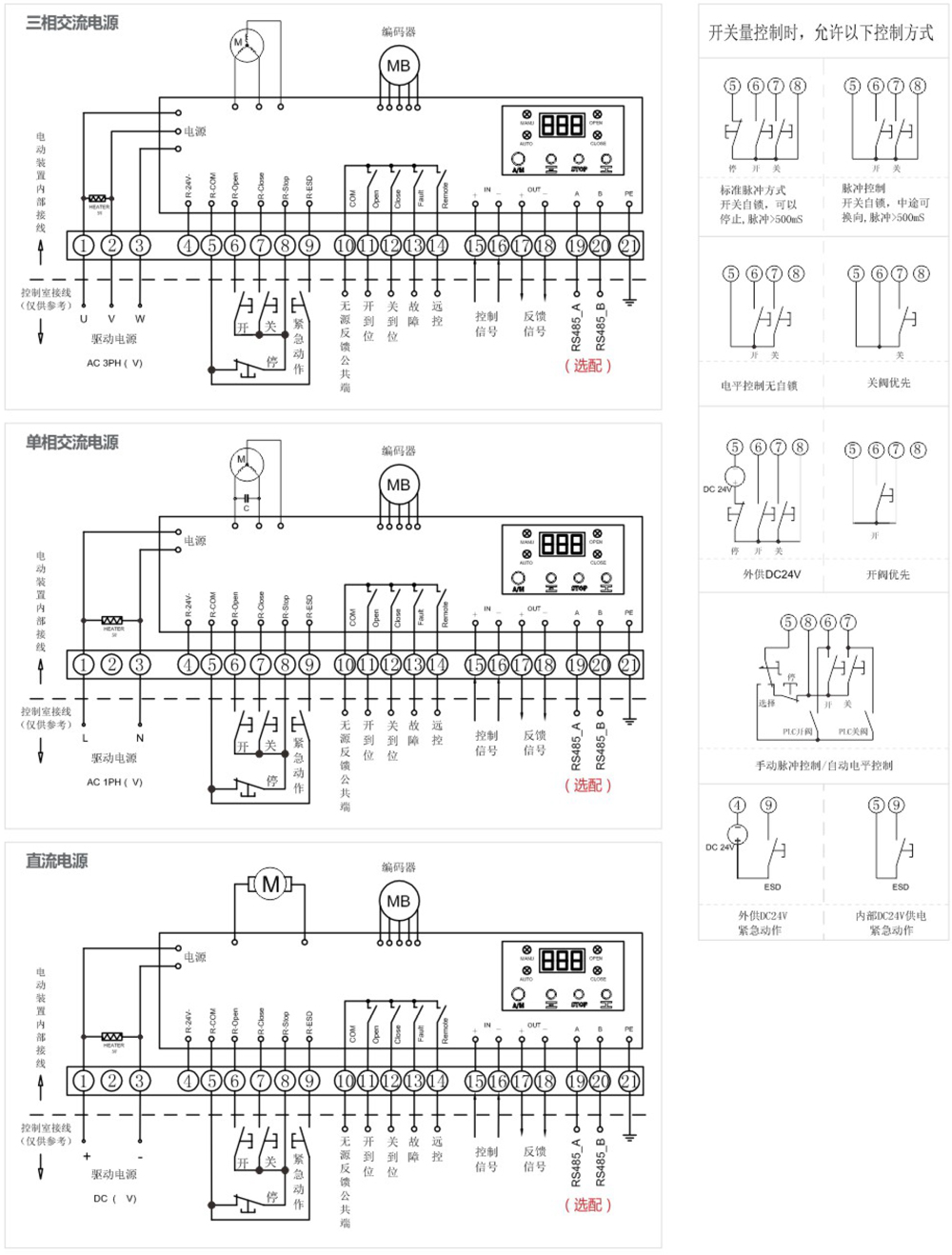

端子接線說明：

1、端子1接電源零線

2、電源相線與端子2接通時為“開”運行，至行程開關0LS動作后停止，同時端子2與端子4接通：

3.、電源相線與端子3接通時為“關”運行，至行程開關CLS動作后停止，同時端子3與端子5接通

4、端子7為無源信號觸點公共端，"開”運行到位時與端子8接通，“關”運行到位時與端子9接通

5、端子10為加熱除濕器接線端

6、端子B為電位器動臂

7、端子A為電位器低端，端子AB之間阻值隨"開"方向運行時增大

8、端子C為電位器高端，端子B、C之間阻值隨"開"方向運行時減少

注意：

1、不能將兩臺或兩臺以上電動裝置并聯使用，否則可能會出現開關不到位或電機過熱現象：

2、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3觸發。

A型：基本調節型（單相電源）

接線說明：

1、“電源”輸入端的“N"接零線，“L"接相線；

2、“IN”端的“+”接輸入信號的正極，“一”接輸入信號的負極

3、"OUT”端的”+”接輸出信號的正極，“一”接輸出信號的負極。

4、"Heater'”端為加熱除濕端。

注意

1、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。

S型：基本開關型（三相電源）

端子接線說明：

1、端子1、2、3接經過倒相電路后的三相電源：

2、端子4為控制電路的公共端：

3、端子5為“開”運行控制，至行程開關0LS動作后，端子5與端子4斷開：

4、端子6為“關”運行控制，至行程開關CLS動作后，端子6與端子4斷開

5、端子7為無源信號觸點公共端，“開”運行到位時與端子8接通，“關“運行到位時與端子9接通：

6、端子10為加熱除濕器接線端。

7、端子B為電位器動臂

8、端子A為電位器低端，端子A、B之間阻值隨開方向運行時增大

9、端子C為電位器高端，端子B、C之間阻值隨開"方向運行時減少

注意：

1、三相電源存在相序問題，剛開始調試使用時，要保證行程開關能正確控制電動裝置的開和關，否則會造成電動裝置失控和損壞電動裝置：

2、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3觸發。

S型：基本開關型（直流電源）

端子接線說明

1、端子1接電源正極，端子2接電源負極時，“開”方向運行，至行程開關0LS動作后停止，同時端子1與端子3接通：

2、端子1接電源負極，端子2接電源正極時，“關”方向運行，至行程開關CLS動作后停止，同時端子2與端子4接通

3、端子6為無源信號觸點公共端,“開”運行到位時與端子7接通，“關”運行到位時與端子8接通

4、端子9、10為加熱除濕器接線端

5、端子B為電位器動臂：

6、端子A為電位器低端，端子A、B之間阻值隨"開"方向運行時增大：

7、端子C為電位器高端，端子B、C之間阻值隨開“方向運行時減少。

注意：

1、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。

A TYPE:Basic modulating type(DC)

接線說明

1、“電源”輸入端的“+”接電源正極，“一”接電源負極；

2、“IN”端的“+”接輸入信號的正極，“一”接輸入信號的負極：

3、“OUT”端的“+”接輸出信號的正極，“一”接輸出信號的負極

4、“Heater”端為加熱除濕端。

注意

1、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。
